Un revestimiento de fondo de vertedero (también llamado sistema de revestimiento de fondo de vertedero o simplemente revestimiento de vertedero) es una barrera impermeable diseñada e instalada en la base y los taludes laterales de una celda de vertedero de residuos sólidos. Su función principal es evitar que el lixiviado —el líquido contaminado que se genera cuando el agua se filtra a través de los residuos— migre hacia abajo, al suelo subyacente y a las aguas subterráneas, protegiendo así los acuíferos locales, las masas de agua superficiales y los ecosistemas de la contaminación a largo plazo.
Los sistemas modernos de revestimiento de fondo son compuestos por normativa en la mayoría de las jurisdicciones desarrolladas. La norma del Subtítulo D de la EPA de EE. UU. (40 CFR Parte 258.40) exige que cada nueva unidad de vertedero de residuos sólidos urbanos (VSRSU) y su ampliación lateral incluyan un revestimiento compuesto formado por:
Un componente superior: un revestimiento de membrana flexible (RMF), casi siempre geomembrana de polietileno de alta densidad (HDPE) con un espesor mínimo de 60 milésimas de pulgada (1,5 mm) cuando se utiliza HDPE (mínimo de 30 milésimas de pulgada para otros materiales aprobados).
Un componente inferior: al menos dos pies (0,6 m) de suelo compactado con una conductividad hidráulica ≤ 1 × 10⁻⁷ cm/s, o una alternativa de rendimiento equivalente, como un revestimiento de arcilla geosintética (RCG).
Este diseño de dos componentes reduce drásticamente la tasa de fugas en comparación con un revestimiento de arcilla simple. Los datos de campo de vertederos operativos con revestimientos compuestos muestran tasas de fuga a menudo inferiores a 1-5 litros por hectárea por día cuando los estudios de localización de fugas eléctricas detectan defectos nulos o casi nulos, en comparación con cientos o miles de litros por hectárea por día en celdas históricas individuales revestidas de arcilla.
1. ¿Por qué se hizo obligatorio el uso de revestimientos de fondo en los vertederos?
Antes de las revisiones del Subtítulo D de 1991, muchos vertederos estadounidenses dependían exclusivamente de suelos naturales o de finas capas de arcilla compactada. Estos sistemas permitieron una migración significativa de lixiviados debido a que:
la conductividad hidráulica natural del suelo suele oscilar entre 10⁻⁵ y 10⁻⁷ cm/s (incluso la arcilla compactada rara vez alcanza valores inferiores a 10⁻⁸ cm/s de forma constante).
Las pequeñas grietas, fisuras por desecación o defectos de construcción crearon vías de flujo preferenciales.
La acumulación de la carga hidráulica de lixiviados (a menudo >1–3 m) impulsó el flujo advectivo a través de cualquier imperfección.
Estudios de la EPA realizados en la década de 1980 demostraron que los vertederos sin revestimiento o con un solo revestimiento frecuentemente causaban plumas de agua subterránea con niveles elevados de nitrógeno amoniacal (>100 mg/L), cloruro (>1000 mg/L), metales pesados (Cd, Pb, Cr), compuestos orgánicos volátiles (COV) y precursores de PFAS. El requisito del revestimiento compuesto redujo este riesgo entre cuatro y seis órdenes de magnitud gracias al efecto sinérgico de la geomembrana (flujo advectivo prácticamente nulo) y la capa de suelo/GCL de baja permeabilidad (transporte dominado únicamente por difusión).
Existen requisitos similares a nivel mundial:
Unión Europea: La Directiva sobre vertederos 1999/31/CE y la Decisión del Consejo 2003/33/CE exigen al menos una barrera hidráulica y una barrera geológica (o equivalente) para vertederos de residuos no peligrosos; los sistemas de doble revestimiento son comunes para residuos peligrosos.
Canadá: Las normas provinciales (por ejemplo, el Reglamento 232/98 de Ontario) exigen revestimientos compuestos y sistemas de recogida de lixiviados.
Australia: Las directrices de ANZECC suelen especificar revestimientos compuestos dobles para emplazamientos de alto riesgo.
China: La norma GB 18599-2020 exige revestimientos compuestos para vertederos de residuos sólidos urbanos.
2. Componentes básicos de un sistema moderno de vertedero con revestimiento inferior
Un sistema típico de revestimiento inferior de un solo compuesto (el más común para vertederos de residuos sólidos urbanos bajo el Subtítulo D) se construye de abajo hacia arriba de la siguiente manera:
2.1 Revestimiento Inferior De Un Vertedero – Subrasante/suelo de cimentación preparado
Compactado a ≥95 % de la densidad Proctor estándar
Superficie lisa, libre de piedras >12 mm, raíces y escombros
Pendiente típica de 2–5 % hacia los sumideros de recolección de lixiviados
2.2 Revestimiento Inferior De Un Vertedero – Capa secundaria de recolección de lixiviados/detección de fugas (solo en sistemas de doble revestimiento)
Capa de drenaje de geored o geocompuesto
Capacidad de flujo en el plano ≥5–1,0 L/s/m bajo una carga de 200 kPa
Tubos de recolección de HDPE perforados con una pendiente ≥1 %
2.3 Revestimiento Inferior De Un Vertedero – Geomembrana secundaria (solo para sistemas de doble revestimiento)
Generalmente de HDPE de 60 milésimas de pulgada o de 80 milésimas de pulgada para mayor capacidad Redundancia
2.4 Revestimiento Inferior De Un Vertedero – Drenaje secundario / geotextil amortiguador
Geotextil no tejido punzonado con aguja ≥300–500 g/m²
Protege la geomembrana secundaria contra perforaciones
2.5 Revestimiento Inferior De Un Vertedero – Barrera hidráulica inferior
Revestimiento de arcilla compactada (CCL) → ≥6 m de espesor, k ≤ 1 × 10⁻⁷ cm/s
O revestimiento de arcilla geosintética (GCL) → masa de bentonita ≥3,5–5 kg/m², k hidratada ≈ 5 × 10⁻⁹ a 10⁻¹¹ cm/s bajo tensión de confinamiento
2.6 Revestimiento Inferior De Un Vertedero – Geomembrana primaria
HDPE liso o texturizado, mínimo 60 mil (1,5 mm) según el Subtítulo D cuando se utiliza HDPE
Texturizado en pendientes para la fricción interfacial (ángulo de fricción máximo) ≥28–35°)
2.7 Revestimiento Inferior De Un Vertedero – Sistema primario de recolección y eliminación de lixiviados (LCRS)
Capa de drenaje granular ≥300 mm de espesor, k ≥ 10⁻² cm/s
O capa de drenaje geocompuesta (diseño moderno preferido)
Tubos de recolección de HDPE perforados (150–200 mm Ø), espaciamiento de 15–60 m, pendiente ≥1 %
Geotextil filtrante (no tejido, AOS 15–0,25 mm, permitividad ≥0,5 s⁻¹)
2.8 Revestimiento Inferior De Un Vertedero – Geotextil de amortiguación protectora
≥300–600 g/m² no tejido punzonado con aguja
Protege la geomembrana primaria de los daños causados por la colocación de residuos
3. Especificaciones técnicas clave – GRI-GM13 para revestimientos de HDPE en vertederos
La especificación GM13 del Instituto de Investigación de Geosintéticos (GRI) es el estándar global de facto para geomembranas de HDPE en aplicaciones de vertederos. Requisitos mínimos clave para HDPE liso de 1,5 mm (60 mil) (espesor base más común):
Espesor ≥ 50 mm (±15 %)
Densidad ≥ 940 g/cm³
Propiedades de tracción (en cada dirección, ASTM D6693):
Límite elástico ≥ 22 kN/m
Resistencia a la rotura ≥ 40 kN/m
Alargamiento en el límite elástico ≥ 12 %
Alargamiento a la rotura ≥ 700 %
Los fabricantes de alta gama suelen superar estos mínimos:
Tiempo de inicio de la ebullición (OIT) ≥ 500–800 min
Tiempo de recuperación de energía (ESCR) ≥ 2000–5000 h (resinas bimodales)
Resistencia a la rotura por tracción ≥ 50–80 kN/m
4. Sistemas de doble revestimiento: Celdas de residuos peligrosos y de alto riesgo
Para los vertederos de residuos peligrosos del Subtítulo C (40 CFR 264.301) y ciertas celdas de alto riesgo de residuos sólidos urbanos (RSU), los sistemas de doble revestimiento son obligatorios:
Revestimiento primario compuesto (HDPE + GCL/CCL)
Revestimiento secundario compuesto (HDPE + GCL/CCL)
Zona de detección de fugas entre revestimientos: geored/capa de drenaje geocompuesta + tuberías de recolección
Los sistemas de detección de fugas deben eliminar el líquido en un rango de 30 cm de columna de agua y permitir la identificación rápida de roturas en el revestimiento primario.
Muchos estados ahora exigen doble revestimiento para:
Celdas de RSU con alta fracción orgánica o biorreactores
Celdas cercanas a acuíferos de fuente única
Expansiones verticales con taludes pronunciados
5. Requisitos del sistema de recolección y elevación de lixiviados
El Subtítulo D exige que el sistema de recolección y eliminación de lixiviados (LCRS) mantenga una elevación inferior a 30 cm (12 pulgadas) por encima del revestimiento en todo momento.
Parámetros típicos de diseño de LCRS:
Capa de drenaje granular: espesor mínimo de 300 mm, k ≥ 10⁻² cm/s
Drenaje geocompuesto (preferencia actual): flujo en el plano ≥ 5–1,0 L/s/m a 200 kPa
Tubos de recolección perforados: HDPE, 150–200 mm de diámetro, espaciamiento de 15–60 m, pendiente ≥ 1 %
Geotextil filtrante: no tejido, AOS 15–0,25 mm, permitividad ≥ 0,5 s⁻¹
Las capas geocompuestas han reemplazado en gran medida al drenaje granular en las nuevas celdas porque:
reducen el espesor de la construcción (8–12 mm frente a 300 mm)
aumentan la capacidad de flujo bajo carga
eliminan los costos de transporte y colocación de agregados
minimizan el riesgo de obstrucción biológica
6. Aseguramiento de la Calidad de la Construcción (ACC):
Fundamental para un Rendimiento sin Fugas
Incluso el mejor material falla sin una instalación adecuada. Los elementos clave del ACC incluyen:
Preparación del subsuelo: liso, compactado y libre de piedras de más de 12 mm.
Disposición de los paneles: minimizar las juntas en obra, orientar los rollos perpendicularmente a la pendiente.
Soldadura: soldadura por cuña caliente de doble vía para ≥90 % de las juntas; soldadura de filete por extrusión para reparaciones.
Ensayos destructivos: cupones de pelado y corte cada 500–1000 m lineales.
Ensayos no destructivos: lanza de aire, caja de vacío, ultrasonidos, ensayo de chispa.
Localización de fugas eléctricas: escaneo del 100 % de las geomembranas con respaldo conductor (ASTM D7240).
Supervisión independiente del ACC: inspector externo durante todo el despliegue y la soldadura.
7. Tendencias emergentes en el diseño de revestimientos de fondo de vertederos
HDPE conductor: la capa con infusión de negro de humo permite la localización del 100 % de fugas eléctricas tras la colocación de los residuos.
Geomembranas texturizadas: aumentan la fricción de la interfaz en taludes laterales (ángulo de fricción máximo ≥28–35°).
Resinas de HDPE bimodales: mejoran la resistencia a la corrosión electroquímica (ESCR) (>2000–5000 h) y el tiempo de agotamiento de antioxidantes.
HDPE con contenido reciclado: entre un 10 % y un 30 % de resina reciclada postindustrial en capas no críticas.
Drenaje geocompuesto: sustituye al drenaje granular en zonas de detección de fugas y sistemas de recuperación de lixiviados.
Integración de paneles solares fotovoltaicos flotantes: revestimientos de HDPE con sistemas de lastre para estanques de lixiviados cubiertos por paneles solares.
8. Comparación de costos del ciclo de vida: Compuesto de HDPE frente a alternativas
Costos típicos de instalación en 2025 (mercado estadounidense, HDPE primario de 1,5 mm + GCL secundario):
Compuesto de HDPE + GCL → $8–14 / m²
Doble HDPE + GCL → $12–20 / m²
Arcilla compactada únicamente (donde esté permitido) → $15–30 / m² (mayor costo de movimiento de tierras)
Los ahorros del ciclo de vida de los revestimientos compuestos de HDPE incluyen:
Menor frecuencia y costo de monitoreo de aguas subterráneas
Menor volumen de lixiviados que requieren tratamiento (a menudo $0,50–$5,00 / m³)
Evitar acciones correctivas (los sistemas de bombeo y tratamiento pueden superar los $5–50 millones en 30 años)
Los revestimientos lisos de HDPE de BPM suelen ofrecer un costo de material entre un 25 % y un 45 % menor que las marcas comparables norteamericanas o europeas, cumpliendo o superando los requisitos de GRI-GM13.
9. Ventajas de los geosintéticos BPM: Geomembrana lisa de HDPE para revestimiento de fondo de vertederos

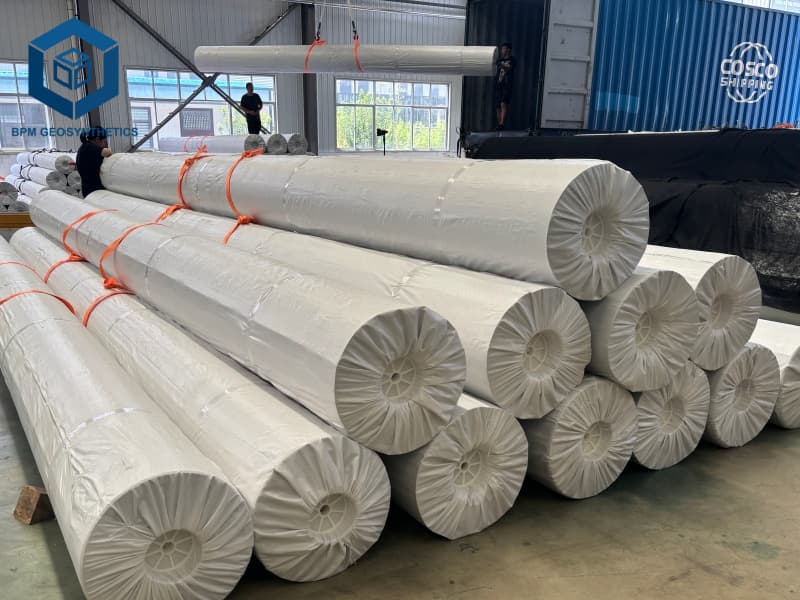

BPM Geomembrana, de The Best Project Material Co., Ltd., ofrece una gama completa de geomembranas, entre las que destaca la geomembrana lisa de HDPE como una de las opciones de mayor valor para sistemas de revestimiento de fondo de vertederos a nivel mundial.
Las principales ventajas incluyen:
Conformidad total con GRI-GM13: cumple o supera todos los requisitos mínimos de espesor, resistencia a la tracción, al desgarro, a la perforación, ESCR (>1000 h), OIT (>100 min estándar / >400 min HP) y dispersión de negro de humo (Categoría 1-2).
Altas propiedades mecánicas: límite elástico a la tracción de 11 a 44 kN/m, rotura de 20 a 80 kN/m, elongación ≥700 %, perforación de 240 a 960 N.
Durabilidad superior a largo plazo: las pruebas independientes de inmersión en lixiviados demuestran una retención superior al 85 % de las propiedades de tracción tras un envejecimiento acelerado.
Producción en rollos anchos: hasta 0-8,0 m de ancho → entre un 15 % y un 30 % menos de juntas en obra en comparación con rollos más estrechos, lo que reduce drásticamente la posible ubicación de defectos.
Alta competitividad en la rentabilidad del proyecto: el coste del material por m² suele ser entre un 25 % y un 45 % inferior al de productos equivalentes norteamericanos o europeos, manteniendo las mismas características. Cumplimiento total con GRI-GM13
Amplia experiencia en campo → Cientos de millones de m² instalados en todo el mundo en vertederos municipales de residuos sólidos, celdas de residuos peligrosos, plataformas de lixiviación minera e instalaciones de contención industrial
Garantía de calidad y cumplimiento normativo → Producción con certificación ISO 9001 e ISO 14001, verificación por laboratorio independiente externo, certificación NSF-61 disponible para formulaciones seleccionadas, trazabilidad completa y documentación de control de calidad
10. Conclusión
El sistema de revestimiento del fondo del vertedero —generalmente un revestimiento compuesto de geomembrana de HDPE de 60 milésimas de pulgada sobre GCL o CCL, con un sistema eficaz de recolección y eliminación de lixiviados en la parte superior— sigue siendo la piedra angular de la ingeniería moderna de contención de residuos. Reduce el riesgo de migración de lixiviados entre cuatro y seis órdenes de magnitud en comparación con los vertederos históricos sin revestimiento o con un solo revestimiento de arcilla, protegiendo así los recursos hídricos subterráneos para las generaciones futuras.
Agru America establece el estándar en precisión de fabricación y uniformidad de espesor; Solmax lidera en tecnología de resina bimodal y resistencia superior al agrietamiento por tensión; mientras que BPM Geosynthetics ofrece una de las relaciones precio-rendimiento más atractivas del mercado global en 2025-2026.
Al diseñar o especificar revestimientos de fondo para vertederos, priorice:
Cumplimiento total de la norma GRI-GM13 con márgenes significativos en parámetros críticos
Retención de OIT y ESCR a largo plazo comprobada en entornos con lixiviados
Rollos anchos para minimizar las juntas en obra y los defectos de instalación
Instaladores cualificados con una supervisión rigurosa de CQA
Detección de fugas eléctricas posterior a la instalación
Para proyectos de vertederos donde el cumplimiento normativo, la eficiencia de la instalación y el rendimiento económico son prioridades fundamentales, los revestimientos de geomembrana lisa de HDPE de BPM ofrecen una excelente combinación de fiabilidad técnica, durabilidad comprobada y valor general del proyecto.
